100-1 STL錐孔鏈輪 27-84T

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′，配合錐套使用時可通過軸向壓緊實現無鍵連接，確保傳動穩定性和安裝精度。

應用領域

汽車生產

機械工程

包裝行業

物流運輸業

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼。

可進行包括發黑、鍍鋅或鍍鎳等表面處理，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′。

齒部硬化：主要用于需要提高齒端強度和磨損壽命的場合，各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理，鏈輪大齒數范圍的齒端均為無硬化規格。

請先咨詢我司技術人員以確定適配的鏈輪及配套使用的STL錐套型號。

安裝完成后，檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：可提高鏈輪的防銹性能，表面呈現黃白色。

化學鍍鎳：鏈輪進行化學鍍鎳后耐腐蝕性能、耐磨損性能提高。

發黑處理（表面氧化）：即堿性發黑處理，將鏈輪置于堿性處理液中加熱產生化學作用，在其表面形成黑色薄膜，薄膜具有一定防銹效果。

磷化處理：即磷酸鹽處理。將鏈輪浸入加溫后的磷酸鹽溶液中進行化學處理，使鏈輪表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

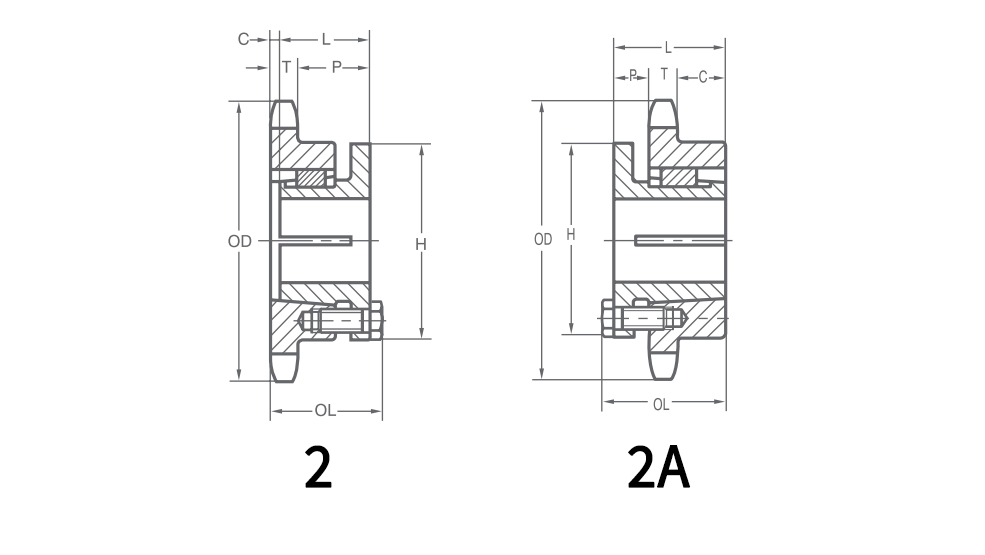

■鏈輪尺寸表

齒數	鏈輪型號	型號	外圓直徑	節距圓直徑	錐套型號	尺寸						錐套重量
			De	Dp		T	OL	L	P	C	H
			inch	inch		inch	inch	inch	inch	inch	inch
27	LD100-1B27T-QSTL	2	11.45	10.767	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	18.2
27	LD100-1B27T-RSTL	2	11.45	10.767	R1	0.692	3 5/32	2 7/8	2 3/16	—	5 3/8	19.6
28	LD100-1B28T-QSTL	2	11.84	11.164	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	19.9
28	LD100-1B28T-RSTL	2	11.84	11.164	R1	0.692	3 5/32	2 7/8	2 3/16	—	5 3/8	21
30	LD100-1B30T-QSTL	2	12.64	11.958	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	22.6
30	LD100-1B30T-RSTL	2	12.64	11.958	R1	0.692	3 5/32	2 7/8	2 3/16	—	5 3/8	24.5
31	LD100-1B31T-QSTL	2	13.04	12.356	R1	0.692	3 5/32	2 7/8	2 3/16	—	5 3/8	25.8
32	LD100-1B32T-RSTL	2	13.44	12.753	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	25.3
32	LD100-1B32T-QSTL	2	13.44	12.753	R1	0.692	3 5/32	2 7/8	2 3/16	—	5 3/8	26.5
35	LD100-1B35T-RSTL	2	14.64	13.945	Q1	0.692	2 25/32	2 1/2	1 13/16	—	4 1/8	30.2
35	LD100-1B35T-RSTL	2	14.64	13.945	R1	0.692	3 5/32	2 7/8	2 3/16	—	5 3/8	29.8
36	LD100-1B36T-RSTL	2	15.04	14.342	R1	0.692	3 5/32	2 7/8	2 3/16	—	5 3/8	33
40	LD100-1B40T-RSTL	2	16.63	15.932	R1	0.692	3 5/32	2 7/8	2 3/16	—	4 1/8	40.9
42	LD100-1B42T-RSTL	2	17.43	16.727	R1	0.692	3 5/32	2 7/8	2 3/16	—	5 3/8	44.3
45	LD100-1B45T-RSTL	2	18.63	17.92	R1	0.692	3 5/32	2 7/8	2 3/16	—	4 1/8	50.5
48	LD100-1B48T-RSTL	2	19.82	19.112	R1	0.692	3 5/32	2 7/8	2 3/16	—	5 3/8	57.5
54	LD100-1B54T-RSTL	2A	22.21	21.498	R1	0.692	3 5/32	2 7/8	2 3/16	15/16	5 3/8	69
60	LD100-1B60T-RSTL	2A	24.55	23.884	R1	0.692	3 5/32	2 7/8	2 3/16	15/16	5 3/8	84
70	LD100-1B70T-RSTL	2A	28.53	27.862	R1	0.692	3 5/32	2 7/8	2 3/16	15/16	5 3/8	104
72	LD100-1B72T-RSTL	2A	29.33	28.657	R1	0.692	3 5/32	2 7/8	2 3/16	15/16	5 3/8	106
80	LD100-1B80T-RSTL	2A	32.52	31.839	R1	0.692	3 5/32	2 7/8	2 3/16	15/16	5 3/8	135
84	LD100-1B84T-RSTL	2A	34.11	33.43	R1	0.692	3 5/32	2 7/8	2 3/16	15/16	5 3/8	138

型號表示例

LD100	-	1B	30T	Q	-	G	STL
（1）		（2）	（3）	（4）		（5）	（6）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）G：適配錐套型號

（6）STL: 適配錐套類型

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
